| Markenbezeichnung: | YOUWEI |
| Modellnummer: | Einheit für die Überwachung der Luftfahrt |
| MOQ: | 100 |
| Preis: | USD 3.5-4.5 UNIT |
| Lieferzeit: | 5 bis 7 Arbeitstage |
| Zahlungsbedingungen: | T/T, Western Union, MoneyGram, D/A, L/C, Paypal |
Produktmerkmaledes GNSS-Positionierungsmoduls
• Aufbau auf einem Hochleistungs-GNSS-Single-Chip AT6558R
• 72 Kanäle im Suchmodus
• Empfindlichkeit für den Kaltstart von -147 dBm und Nachverfolgungsempfindlichkeit von -162 dBm
• Bis zu 5 Hz Navigations-Aktualisierungsrate
• Unterstützt gleichzeitig zwei beliebige GPS/QZSS, Beidou, GLONASS, Galileo, SBAS durch Firmwareunterstützung
• AGPS unterstützt
• Integrierte TCXO,LNA,SAW,RTC
• Kompakte Größe, geeignet für platzsparende Anwendungen
• Unterstützung des NMEA-Standards
• Unterstützung der Datenverschlüsselung
Antennedes Empfängers des GPS-Tracking-Moduls
Die Module YW-18182Z3 sind für den Einsatz mit passiven und aktiven Antennen ausgelegt.
| Parameter | Spezifikation |
| Typ der passiven Antenne | 18.1*18.1*2mm |
| Mindestgewinn | 15 dB (zum Ausgleich von Signalverlusten im HF-Kabel) |
| Empfehlungen für aktive Antennen | Höchstgewinn 30 dB |
| Höchstgeräuschwerte | 1.5 dB |

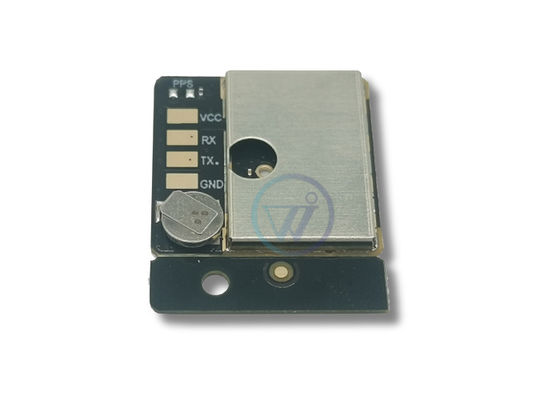

Beschreibung des CON-Pinsfür das GPS-Modul YW-18182Z3
| Nummer der Anschrift. | Name des Pins | Eingang und Ausgang | Beschreibung | Anmerkung |
| 1 | VCC | Ich... | Modulstromversorgung | Spannungsbereich: 3V bis 5V |
| 2 | RXD | Ich... | UART-Seriendaten-Eingabe | |
| 3 | TXD | O | UART Seriendaten-Ausgabe | |
| 4 | GND | Ich... | Boden |
| Optionskategorie | Wahlmöglichkeiten |
| Satellitensysteme | - GPS (L1 C/A) - GPS und GLONASS. - GPS + Galileo - GPS + BeiDou - Mehrkonstellationen (alle Systeme) |
| Positionsgenauigkeit | - Standard: 2,5 m (SBAS) / 5 m (autonom) - Hochpräzision: < 1 m (RTK/PPK) - Submeter (mit DGPS) |
| Kanäle | 72 Kanäle oder individuell |
| Optionskategorie | Wahlmöglichkeiten |
| Aktualisierungsrate | - 1 Hz (Standard) - 5Hz/10Hz (Navigation) - 20Hz/50Hz (Drohne/Rennen) |
| TTFF | - Kaltstart: ≤ 30 Sekunden - Warmstart: ≤ 1 s - A-GPS unterstützt: ≤ 5 s |
| Empfindlichkeit | - Verfolgung: -165 dBm bis -162 dBm - Akquisition: -148 dBm bis -160 dBm |
| Optionskategorie | Wahlmöglichkeiten |
| Datenoberfläche | - UART (9600/115200 Bps) - I2C/SPI - USB 2.0/3.0 - CAN-Bus (Automotive) |
| Protokollen | - NMEA 0183 (Standard) - UBX (U-Blox-Binär) - RTCM 3.x (RTK) |
| Drahtlose Verbindung | - Bluetooth/BLE - Wi-Fi. - 4G LTE (mit GNSS + Mobilfunkmodulen) |
| Optionskategorie | Wahlmöglichkeiten |
| Betriebsspannung | - 3,3 V (niedrige Leistung) - 5 V (Industrie) - Weite Reichweite: 2,7 V/5,5 V |
| Stromverbrauch | - Aktive: 25mA50mA - Schlaf: < 1 mA - Superkondensatorer (optional) |
| Temperaturbereich | - Gewerblich: -20°C bis +70°C - Industrie: -40 °C bis +85 °C - Automobil: -40°C bis +105°C |
| Optionskategorie | Wahlmöglichkeiten |
| Antenntyp | - Passives Keramikpflaster (eingebettet) - Aktives externes (SMA/FAKRA) - Magnethalter |
| Antennengewinn | - Standard: 28 dB - Hochgewinn: 35 dB (für schwache Signale) |
| Optionskategorie | Wahlmöglichkeiten |
| Zertifizierungen | - FCC/CE/RoHS |
| Optionskategorie | Wahlmöglichkeiten |
| Datenprotokollierung | - Eingebetteter Blitz (4 MB 32 MB) - Ein MicroSD-Slot. |
| Firmware-Upgrades | - OTA (Wi-Fi / Mobilfunk) - USB/UART lokale Aktualisierung |
| Spezielle Aufgaben | - Geofencing - Toten Abrechnung (DR) - Störschutz (militärische Qualität) |
Haltbarkeit: 12 Monate (nicht geöffnet).
Umwelt: Temperatur:< 40°C
Relative Luftfeuchtigkeit< 90% Umwandlungsfrequenz
Sofortiges Handeln: Nach dem Öffnen der versiegelten Tasche muss das GPS-ModulRückflusslöten(Infrarot- oder Dampfphase)innerhalb von 168 Stunden.
Betriebsbedingungen während der Montage:
Temperatur:≤ 30°C
Luftfeuchtigkeit≤ 60% RH
Prüfung der Luftfeuchtigkeitskarte (HIC):
Sicherheitsbereich: ≤20% RH (blau) → Modul ist trocken.
Warnschwellen:
30% bis 40% (rosa) → ModulMaiFeuchtigkeit absorbiert haben.
40% RH (rot) → Modulhat Feuchtigkeit absorbiertund muss vor dem Gebrauch gebacken werden.
Gesamte Belichtungszeit: Von der Beutelöffnung bis zum Rücklauflöten von Mostnicht mehr als 168 Stunden(7 Tage) unter kontrollierten Werkstattbedingungen.
