| Markenbezeichnung: | YOUWEI |
| Modellnummer: | YW-16162G3 |
| MOQ: | 100 |
| Preis: | USD 3.5-4.5 UNIT |
| Lieferzeit: | 5 bis 7 Arbeitstage |
| Zahlungsbedingungen: | T/T, Western Union, MoneyGram, D/A, L/C, Paypal |
Merkmale des GPS-Moduls

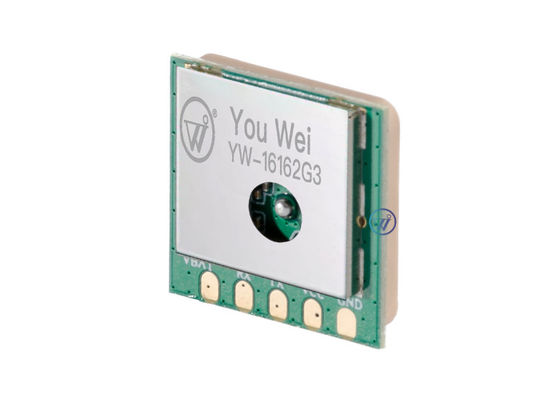

Das YW-16162G3 ist ein kompaktes GPS-Antennenmodul mit ultrahoher Empfindlichkeit (-162dBm) in einem ultrakleinen Formfaktor (16*16*2mm).
Superniedriger Stromverbrauch
Ultra-kleiner Formfaktor: 16x16x2 mm
Ultra-hohe Empfindlichkeit: -162 dBm
L1-Frequenz, C/A-Code, Satellitensuche über 72 Kanäle
Hohe Aktualisierungsrate: bis zu 10 Hz
DGPS und AGPS-Unterstützung
Mit schneller TTFF
Multi-Path-Erkennung und Kompensation
1‐PPS-Unterstützung für Zeitungsanwendungen
Unterschiedliche Schnittstelle unterstützt
Unterstützt zwei beliebige Beidou,SBAS gleichzeitig durch Firmwareunterstützung
Integrierte TCXO,LNA,SAW,RTC
AnwendungderStandortverfolgungsmodul
Beidou-Handgerät
Automobilindustrie
PDA, Taschencomputer
Navigation und Verfolgung von Fahrzeugen
Geographische Vermessung
AVL- und ortsbezogene Dienste
Sport und Freizeit
Zeitplan
Schifffahrt, Flottenmanagement
UAV
Parameter derYW-16162G3Modul für das globale Positionierungssystem
| Artikel 1 | Parameter |
| Modell Nr. | YW-16162G3 |
| Splitter | Nach der Bestellung |
| Häufigkeit | L1 |
| Anzahl der Kanäle | 72, oder je Auftragsanforderung |
| Positionsgenauigkeit | 2 bis 5 m |
| Geschwindigkeit | 515 m/s |
| Geschwindigkeitsgenauigkeit |
Ohne Beihilfen: 0,1 m/s |
| TTFF |
Warmstart: typische 1 Sekunde |
| Empfindlichkeit |
Nachfolgungsempfindlichkeit: -162 dBm |
| Baud-Rate | 9600 Bps (Standard) |
| Maximale Navigations-Aktualisierungsrate | 1 Hz (Standard), höchstens 10 Hz |
| Zeitgenauigkeit | 25 ns RMS |
| Schnittstellenoptionen | UART, I2C, SPI, USB |
| Daten-Ausgabeformat | NMEA 0183 |
| Stromversorgung | 3.3V ~ 5V |
| Stromverbrauch | 30mA Erfassung, 24mA Nachverfolgung |
| Betriebstemperaturbereich | -40°C bis 85°C |

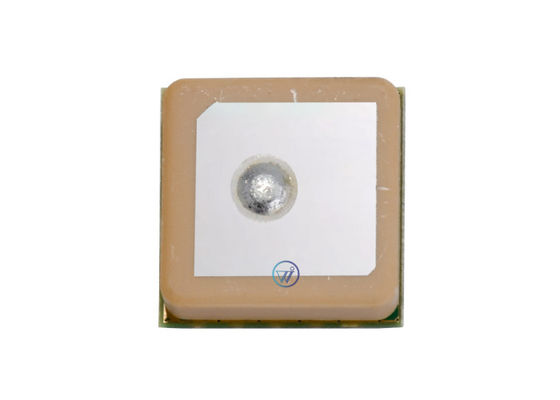

| Antenntyp | Antennen aus Keramik |
| AGPS | Unterstützt |
| Abmessung | 16*16*2mm |
| Art der Packung | SMD |

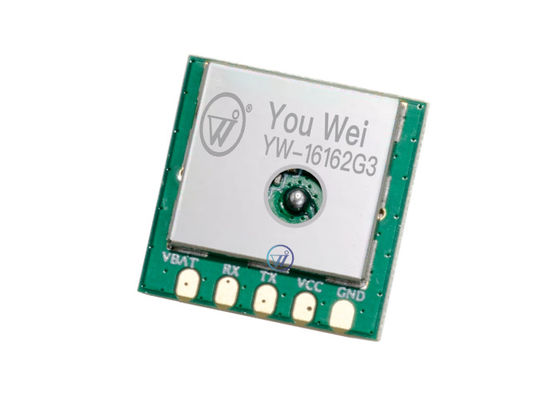

Zuweisung vonYW-16162G3 GPSPAusgestaltungREbenfalls
| Nummer der Anschrift. | Name des Pins | Eingang und Ausgang | Beschreibung | Anmerkung |
| 1 | GND | O | Ausgangsleistung Boden | |
| 2 | VCC | Ich... |
Hauptstromversorgung des Motors Vorstand |
Spannungsbereich: 3V bis 5V |
| 3 | TX | O | Ausgabe von Daten | |
| 4 | VBAT | P | Boden |
Elektrische Spezifikation von YouweiSatellitenNLuftfahrtMSchleim
| Parameter | Symbol | - Ich weiß nicht. | Typisch | Max, du bist ein guter Mann. | Einheiten |
| Stromversorgungsspannung | VCC | 3.3 | 3.3 | 5 | V |
| VDD_USB | VDD_USB | 3.0 | 3.3 | 5 | V |
| Durchschnittlicher Versorgungsstrom | Erwerb | 45@3.3V | 50@3,3 V | 59@3.3V | mA |
| Nachverfolgung | 38@3.3V | 40@3,3V | 42@3.3V | mA | |
| Sicherungsbatteriespannung | V-BCKP | 1.4 | 3.3 | 3.6 | V |
| Backup-Akkustrom | I_BCKP | 15 | uA | ||
| Digitale IO-Spannung | Abteilungen | 2.08 | 2.83 | V | |
| Lagertemperatur | Tstg | - 40 | 105 | °C | |
| Betriebstemperatur | Topr | - 40 | 85 | ||
| Luftfeuchtigkeit | 95 | % | |||
Bedeutung des geringen Stromverbrauchs in GPS-Modulen
Der geringe Stromverbrauch ist ein kritisches Merkmal für GPS-Module, insbesondere in batterieabhängigen Anwendungen.
1Erweiterte Akkulaufzeit
• Ermöglicht einen längeren Betrieb von tragbaren Geräten (z. B. Smartwatches, Haustier-Tracker) ohne häufiges Aufladen.
• Beispiel: Durch die Verringerung der Stromaufnahme von 50 mA auf 25 mA kann die Betriebszeit des Geräts verdoppelt werden.
2. Wärmeeffizienz
• Minimiert die Wärmeerzeugung und verhindert eine Leistungsabnahme in kompakten oder versiegelten Gehäusen (z. B. IoT-Sensoren, Asset-Tags).
3. Kosten und Nachhaltigkeitsvorteile
• Kleinere/leichtere Batterien genügen, wodurch die BOM-Kosten und der ökologische Fußabdruck reduziert werden.
• Kritisch für Massenanwendungen (z. B. Logistik-Tracker).
4. Verbesserte Zuverlässigkeit
• Vermeidet Spannungsabfälle in Stromversorgungssystemen (z. B. Solargeräte).
Technische Kompromisse
• Balance Required: Ultra-low-Power-Modi (z.B. Sleep/Standby) können TTFF leicht erhöhen.
Nachfrage aus der Industrie
• Eine wichtige Spezifikation für Unterhaltungselektronik (z. B. Fitnessbänder) und industrielle IoT (z. B. drahtlose Sensoren), bei denen Energieeffizienz die Wettbewerbsfähigkeit des Marktes bestimmt.
Kurz gesagt, der geringe Stromverbrauch ermöglicht direkt kleinere, günstigere und langlebige Standortkennungsgeräte.
Video
Video
Video
|
|
